有線遠傳水表系列

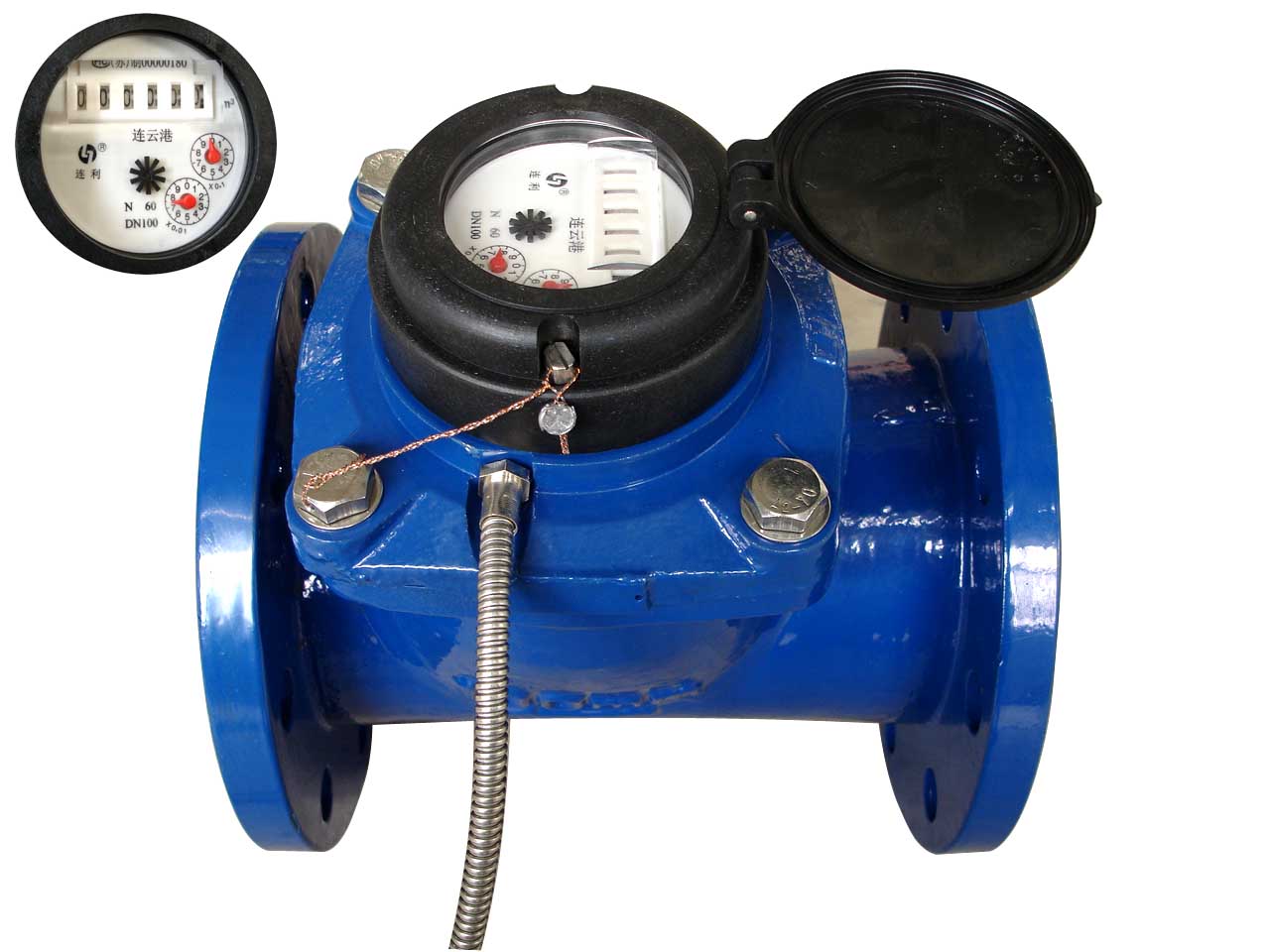

水平螺翼可拆卸干式光電直讀冷（熱）水表LXLGC/LE－（50～500）E/A

用    途：用于測量流經自來水管道水的體積總量。
工作條件: 水壓：不超過1.6MPa（16bar）    水溫：冷水0.1℃～50℃；熱水0.1℃～90℃。
特    點：本水表為可拆干式磁傳動水表，具有傳動阻力小，流通能力大，計量精度高，使用壽命長，零部件通用性好，可拆式結構，維修方便，水表不必從管道上拆下，便可取出機芯修理或者更換。計數器抽真空，讀數永遠保持清晰等特點。

外形尺寸

公稱

口徑

mm

長

L

寬

B

高

H

螺栓孔中心直徑D1

法蘭

外徑D2

連接螺栓

公稱壓力

重量

mm

n-Md

MPa

Kg

50

200

165

215

125

165

4-M16

1.0

10

1.6

65

200

185

223

145

185

4-M16

1.0

13.5

1.6

80

225

200

233

160

200

8-M16

1.0

15.5

1.6

100

250

220

288

180

220

8-M16

1.0

18.5

1.6

125

250

250

298

210

250

8-M16

1.0

24.8

1.6

150

300

285

342

240

285

8-M20

1.0

27.6

1.6

200

350

340

369

295

340

8-M20

1.0

47.5

12-M20

1.6

48

250

450

395

433

350

395

12-M20

1.0

85

405

436

355

405

12-M24

1.6

94

300

500

445

456

400

445

12-M20

1.0

105

460

463

410

460

12-M24

1.6

114

350

500

505

595

460

505

16-M20

1.0

125

400

600

565

632

515

565

16-M24

1.0

185

580

632

525

580

16-M27

1.6

199

500

800

670

766

620

670

20-M24

1.0

320

715

766

650

715

20-M30

1.6

340

主要技術參數

公稱口徑 mm	計量等級 Q3/Q1	過載流量 Q4	常用流量 Q3	分界流量 Q2		最小流量 Q1	最小讀數	最大讀數
公稱口徑 mm	計量等級 Q3/Q1	m³/h					m³
50	50	31.25	25		0.8	0.5	0.001	999999
65	50	50	40		1.28	0.8	0.001	999999
80	50	78.75	63		2.016	1.26	0.001	999999
100	50	125	100		3.2	2	0.001	999999
125	50	200	160		5.12	3.2	0.001	999999
150	50	312.5	250		8	5	0.01	999999
200	50	500	400		12.8	8	0.01	999999
250	50	787.5	630		20.16	12.6	0.01	9999999
300	50	1250	1000		32	20	0.01	9999999
350	40	1750	1400		56	35	0.1	99999999
400	50	2000	1600		51.2	32	0.1	99999999
500	50	3125	2500		80	50	0.1	99999999

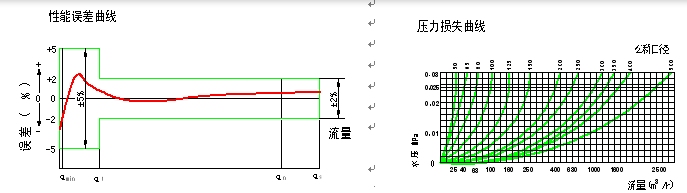

示值誤差值：從分界流量到過載流量為 ±2%，從最小流量到分界流量（不包括分界流量）為 ± 5%
